TCP/IP в технологических сетях


Сергей Лисецкий, Дмитрий Медведенко,

В современных территориально распределенных производствах часто возникают проблемы с телемеханизацией, контролем показаний датчиков, управлением и мониторингом удаленных устройств, не поддерживающих протоколы сетей пакетной передачи данных.

Одним из возможных способов передачи потоков асинхронных данных является организация канала тональной частоты от центра сбора информации или управления до удаленного устройства. Недостаток такого метода – неэффективное использование ресурсов, дороговизна построения подобной системы и ее эксплуатации.

В этом случае необходимо поддержание в рабочем состоянии огромного числа медных линий связи, контроль и регламентные работы на большом количестве обслуживаемых и необслуживаемых усилительных пунктов. Сейчас подавляющее большинство таких технологических сетей построено именно этим неэффективным и высокозатратным способом.

Другим путем решения подобной задачи является передача вышеописанного типа информации через пакетную сеть передачи данных. Однако в этом случае возникает новая проблема, которая заключается в том, что информация не организована в пакетные элементы (Protocol Data Unit) и передается в асинхронном режиме, поэтому иногда такие данные называют "сырыми". Поэтому для передачи подобной информации ее необходимо инкапсулировать в PDU определенного стека протоколов.

На сегодняшний день подавляющее большинство корпоративных сетей передачи данных построено на базе стека протоколов TCP/IP. Таким образом, наиболее эффективной будет инкапсуляция на локальном узле "сырых" данных технологических сетей в стек TCP/IP с последующей деинкапсуляцией их на удаленной стороне.

Инкапсуляцию можно произвести либо с помощью IP-туннелирования, осуществляемого с использованием аппаратных маршрутизаторов (например, производства Cisco Systems), либо благодаря организации "виртуального" асинхронного соединения через IP-сеть на базе конверторов интерфейсов RS 232 to IP. Одним из широко известных конверторов является Moxa Nport Express DE 311 производства компании Moxa Technologies.

Варианты реализации описанных решений представлены на рисунке.


Вариант структурной схемы с использованием маршрутизаторов

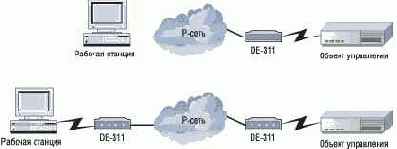

Варианты структурной схемы с использованием конверторов
